一、型号规格和性能参数表

二、产品简介
随着配电线路发展和线路改造绝缘化，传统的设计，由于绝缘线路有先天不足的耐雷水平，难以承受直接雷或感应雷的作用，雷击断线、瓷绝缘子炸毁等已经成为电力面临的又一个新的难题。目前国内外架空配电线路防雷的主要措施有：架设架空避雷线、安装钳箝位绝缘子、在柱式绝缘子上安装过电压保护器，负荷侧装防弧金具。但现有的技术存在以下缺点：投资成本较大，施工安装复杂，需剥开绝缘层，导致线芯进水和腐蚀，瓷绝缘子伞裙因燃弧烧裂，受环网供电负荷侧变化影响等。FEG 型防雷支柱绝缘子是新型组合式结构的二合一产品，采取先堵塞后疏通设计理念，增强了绝缘性能和防污秽水平，适用于架空线路的绝缘支撑，而且还具有防止架空绝缘导线雷击断线、瓷绝缘子炸毁及减少雷击跳闸的保护功能。其原理为：当雷电过电压超过绝缘堵塞一定数值时，在防雷支柱的引弧棒和钢脚之间引起闪絡放电，形成短路通道，接续的工频电弧便在放电间隙处燃烧，以保护导线免于***。本产品应用于绝缘线时还具有穿刺通电功能，安装施工极为方便可靠，不需剥开绝缘层可避免线芯进水和腐蚀，同时也***减轻操作人员的劳动强度。由于把支柱绝缘子和防弧金具合二为一（等电位），不受环网供电负荷侧（背离电源侧）影响，更使线路简洁美观并***降低了造价。本产品性能可靠，投资少，收效大，为电力部门防止架空绝缘导线雷击断线提供了一条经济***途径。

三、结构特点

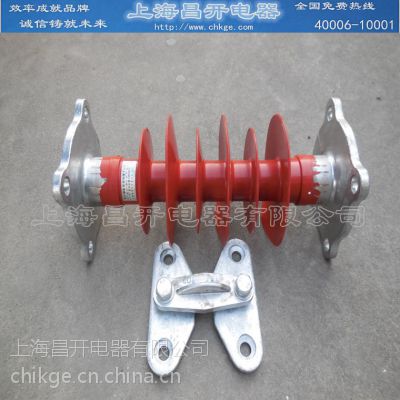

1. 本产品分穿刺式和非穿刺式（剥除绝缘层）二种，其主要由绝缘护罩、夹线铝合金金具、复合绝缘子、引弧棒和下钢脚等组成，结构见示图1。

2. 引弧棒和夹线金具装配连成体，当雷击发生时，引弧棒和下钢脚之间形成短路通道，引起闪络放电，接续的工频电弧移动到引弧棒和下钢脚之间燃烧，以保护导线免予***。因引弧棒绕开伞裙并调至放电间隙，放电效果更好，并能防止绝缘子伞裙烧坏。

3. 夹线金具有穿刺式的刺齿构造，刺齿可拆卸，剥皮或不剥皮用途可选择。刺齿采用比铝合金强度更高导电性能更好的铜合金材料，表面经过电{渗）渡处理眦防止铜铝结合时氧化，这样铜铝导线都可使用。

4. 采用复合材料制作的防雷绝缘子比电瓷绝缘子的绝缘性能好，并且其爬电距离大，提高了绝缘子的防污秽水平。

5.已考虑到防止鸟类对架空导线造成短路危害的独特结构。

6. 能耐受多次工频大电流电弧的烧灼。

四、安装方法
1. 防雷支柱绝缘子的夹线槽应对准导线平行方向安装在横担上，拧紧钢脚螺母，等同传统的绝缘子安装方法，把引弧棒朝向横担的（距离横担最远处）远外侧，引弧棒朝向一个方向，是朝向负荷侧；

2. 穿刺式昀夹线方式有2种：（1）力矩螺母的紧固方法：将绝缘导线尽量平行卡进线夹槽内，先用手拧紧力矩螺母，再用套筒扳手交替均匀拧紧至力矩螺母***脱落为止。（2）根据导线截面及天气温度设定扭力扳手扭力值20-35Nm，用扭力扳手交替、对称拧紧2个压力螺母。用肉眼检查导线绝缘层帖紧线夹弧槽，看不见刺齿根部即可，然后拧紧备紧螺母，防止压力螺母松动；

3. 非穿刺式的夹线方式为：绝缘导线剥开一段约6580mm缠绕上铝包带嵌入绝缘子夹线金具上，用扳手把压紧螺母拧紧带动压块座压紧导线即可，绝缘护罩装配在夹线金具的外部。（具体请参照产品安装说明书）
