| 品牌：上海昌开 | 型号：GW13-40.5/630A | 额定电压：12V |
| 额定电流：630A | 峰值耐受电流：50A | 物料编号：001 |
□概述 | |
|---|---|

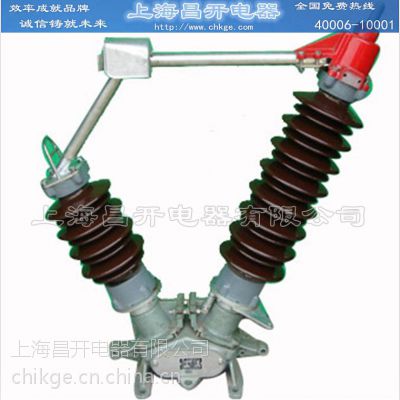

(H)GW13型中性点隔离开关是用于三相交流50Hz的户外高压电气设备，供在无负载的情况下分合变压器中性点联线之用。在闸刀处于正常分闸位置时，可提供一个符合安全要求的绝缘距离。 | |
□结构 | |
1、单极V型双柱回转式结构，占地面积小,主要由底座、支柱绝缘子、导电回路、操作机构等部分组成。 2、两个绝缘支柱成50度角分别安装在与底座相连的轴承座上，以伞齿轮实现啮合传动。导电闸分为两半，分别固定在支柱绝缘子上，触头的接触在两个支柱的中间。 3、由操动机构动作时带动支柱绝缘子的一柱转动90o,另一柱由于伞齿轮啮合而同时转动90o,于是闸刀便向同一侧分合,分闸后有足够裕量的绝缘隔离断口，操作机构上的定位装置能***触头处于正确的接触位置或分断位置，从而***其安全性。 4、可配用CJ6G完善化改进电动机构，也可配用CS17IV完善化改进型人力机构。人力机构还可配用新型DSW4电磁锁。 5、该产品具有性能可靠、运行安全、结构简单、安装维护方便等优点。 |
| 型号 | 单位 | GW13-40.5 | GW13-72.5 | GW13-126 |
|---|---|---|---|---|
| 额定电压 | kV | 40.5 | 72.5 | 126 |
| 1min工频耐受电压（有效值） | kV | 95 | 140 | 185 |
| 额定雷电冲击耐压（峰值） | kV | 185 | 325 | 450 |
| 接线端子静态机械负荷 （水平纵向/水平横向/垂直） | N | 750/400/500 | 750/400/500 | 1000/750/1000 |
| 额定电流 | A | 630 | ||
| 4s额定短时耐受电流 | kA | 20 | ||
| 额定峰值耐受电流 | kA | 50 | ||
| 额定频率 | Hz | 50 | ||
| 机械寿命 | 次 | 2000 | ||
| 配用机构 | 手动机构：CS17G；电动机型号：CJ5、CJ6 | |||
