| 加工定制：是 | 品牌：上海昌开 | 型号：DWF-12 |
| 类型：开关电缆分接箱 | 外壳材质：不锈钢 | 额定电压：42000KV |
| 额定电流：630KA | 短路关合电流：50KA | 防护等级：1 |
| 产品认证：ccc | 适用范围：电力 |
□概述 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

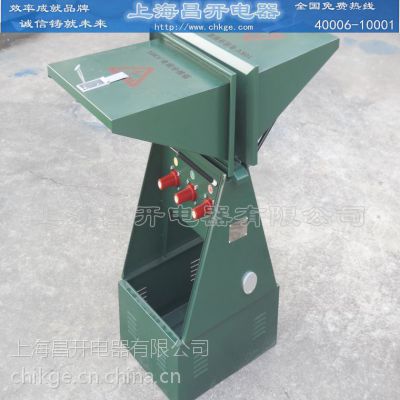

| 欧式电缆分支箱是近几年来广泛应用于电力配网系统中的电缆化工程设备，它的主要特点是双向开门，利用穿墙套管作为连接母排，具有体积小、电缆排列清楚、三芯电缆不需要大跨度交叉等***优点。 其所采用的电缆接头产品符合DIN47636标准。一般采用额定电流630A螺栓固定连接式电缆接头。 | |||||||||||||||||||
□产品型号及含义 | |||||||||||||||||||
 | |||||||||||||||||||
□产品所适应的环境 | □产品所适应的环境 | ||||||||||||||||||
| 1、环境温度：气温+40℃，***气温-30℃ 2、风速：相当34m/s(不大于700pa) 3、湿度：日相对湿度平均值不大于95%，月相对湿度平均值不大于95% 4、防震：水平加速度不大于0.4m/s2,垂直加速度不大于0.15m/s2 5、安装地点倾斜度：不大于3° 6、安装环境：周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染， 安装地点无剧烈震动 |
| ||||||||||||||||||
□DWF12/630A B-□ 型可触摸电缆分接箱附件 | |||||||||||||||||||
| | |||||||||||||||||||
□欧式分支箱安装与调试 | |||||||||||||||||||
| 1、电缆分接箱在安装运行前应进行以下检查试验 2、耐压试验：不带电时，工频耐压1分钟45kV应无击穿、闪络 注：试验前应折开带电显示器接线并将支持绝缘子或传感器的输出线接地，试验时不能带氧化锌避雷器 3、带电显示器检查：升压至5kV时指示灯应发光，升压至10kV时指示灯应明亮 4、安装基础 5、电缆分接箱安装前，用户应预先完成电缆沟或坚井的制备 6、电缆分接箱安装基座应用槽钢焊接并预埋在平整地基上 | |||||||||||||||||||
□欧式分支箱安装结构 | |||||||||||||||||||
| |||||||||||||||||||
□欧式分支箱接线方案 | |||||||||||||||||||
| |||||||||||||||||||
□欧式分接箱地基图 | |||||||||||||||||||
| |||||||||||||||||||
